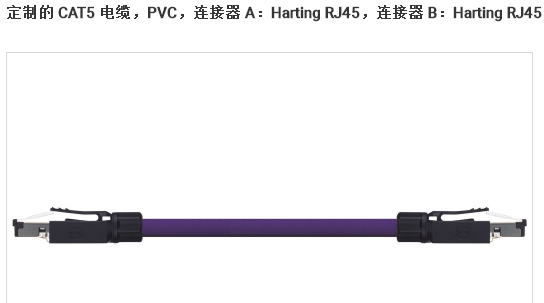

连接器A

RJ45

连接器B

RJ45

总线系统

Ethernet/CAT5

芯数及截面积 [mm²]

(4x0.25)C

芯线组

(4 x 0.25)C

颜色识别

白色, 绿色，棕色，黄色（四星式绞合）

外径最大

6.5 毫米

铜指数

29 千克/千米

重量

68.0 千克/千米

最小弯曲半径，拖链（系数）

12.5 x d

拖链最小弯曲半径

81.3 毫米

最小弯曲半径，柔性（系数）

10.0 x d

最小弯曲半径，柔性

65.0 毫米

最小弯曲半径，固定（系数）

7.0 x d

最小弯曲半径，固定

45.5 毫米

温度，拖链最小

5 °C

温度，拖链最大

70 °C

温度，柔性

-5 °C至+70 °C（符合EN 60811-504标准）

温度，固定

-15 °C至+70 °C（符合DIN EN 50305标准）

v最大，架空

3 m/s

v最大，滑动

2 m/s

a最大

30 m/s²

行程

达20米的行程

导体

细线绞合导线，以裸铜线制成，特别抗弯曲（符合 DIN EN 60228 标准）。

芯线绝缘

机械高质量TPE混合物（符合总线规范）

芯线结构

符合总线规格标准

芯线识别

符合总线规格标准。

总屏蔽

高度抗弯曲的镀锡铜丝编织。 覆盖线性约55%，光学约80%。

外护套

低粘性、耐油的 PVC 基混合材料，符合拖链要求（符合 EN50363-4-1 标准）。

护套颜色

丁香红色（类似RAL 4001）

波阻抗

100 Ω

额定电压

50 V

测试电压

500 V

chainflex® 高柔性电缆等级

4.3.2.1级
4：采用特殊设计、适用于在拖链中持续运动的电缆（中等负载，半径不低于7.5 x d，速度达3米/秒）
3：行程距离长达20米
2：耐油（符合DIN EN 50363-4-1标准）
1：无扭转

抗UV

中等

耐油性

耐油（符合 DIN EN 50363-4-1 标准）

阻燃

符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1标准

无硅

不含会影响涂料附着力的硅（符合PV 3.10.7 – 1992版标准）。

UL/CSA

型号1598和2571，30V，80°C

NFPA

符合NFPA 79-2012第12.9章的标准

EAC

经认证编号TC RU C-DE. ME77.B.01218

CTP

经认证编号C-DE. PB49.B.00416

无铅

符合2011/65/EU（RoHS II）标准

CEI

符合CEI 20-35标准

无尘室

符合ISO 1级标准。外护套材料符合CF240.02.24标准，通过IPA依照标准14644-1进行的测试

CE

符合2014/35/EU标准
