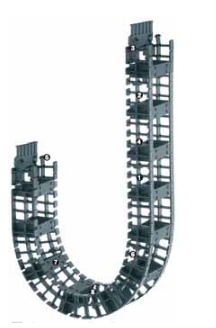

1. 一体式侧板 2. 适合高加速度和高速度 3. 放置去应力束带板的角架 4. 三件式设计 5. “根据要求”缩短 6. 可选支架、去应力等附件 7. 使用寿命可预测 8. 几乎无多边形效应 内宽Bi: 30 - 120 mm 弯曲半径 R: 38毫米 节距：15mm/链节 = 67链节数/米(1005mm)
| 产品代号 : | |
| 内宽Bi [mm]: | 30405060708090100110120 |
| 弯曲半径R [mm]: | 38 |
| 行距S [mm]: | |
| 固定端dM [mm]: | |
| 拖链长度** [mm]: | 720 |
| 链节数量 : | 48 |
| 外宽Ba [mm]: | 55 |
| H* [mm]: | 216 |
| D [mm]: | 111 |
| K [mm]: | 210 |
| Hi [mm]: | 29 |
| Ha [mm]: | 35 |
| 每链节重量 [g]: | 359.455 |
| 重量 [kg/m]: | 0.4 |
| * 实际安装高度 HF = H + 40 mm (负载 2 kg/m)如果高度小于HF，请向易格斯咨询。 | |
| **与链长相符计算长度免固定架 | |
无支承长度取决于额外负载
X轴：无支承长度（米）FLB/FLG
Y轴额外负载（千克/米）
下限：行程S（米）
FLB = 带准许凹陷的无支承
FLG = 上层平直的无支承
参考范例A：
额外负载 = 0.5 [千克/米]
无支承长度FLB = 1.2米
行程 = 2.4米
去应力梳状板或去应力C型槽可被固定在最后一节横杆上。
| | 去应力束带板的可选外壳 |
| | 紧贴拖链 |
| | 最小化的外部宽度 |
| | 可在支承面上紧固拖链 |
| 位置 | 数量 | 产品代码 | 描述 | 价格 | |||
|---|---|---|---|---|---|---|---|
| 1 | 1 |  T3.29.030.038.0 | T3.29系列拖链 | 长度 720 mm | |||
| 2 | 1 | T3.29.030.12PZ | 安装架，带束带板的完整套件 |
